Anfang April 2001 wurde für mich zur Überraschung...der erste HandiCounter, der auch digitale Signale zählen kann. Problemlos zählt er GSM-Signale im D- und E-Netz, Tetra und jedes andere TDMA Signal >500 uSek.
|
ANOTHER BREAKTHROUGH PRODUCT FROM OPTOELECTRONICS! DS1000 NEW Digital RF Frequency Counter/Field Strength Meter |
||||||||||||||||||||||||||
|

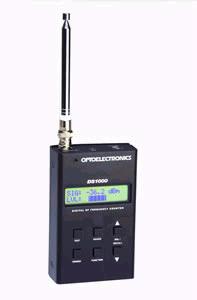

Der neue DS1000 Digital Frequenzzähler/Feldstärkemesser ist zur Zeit das erste und einzige Nahfeldmessgerät mit der Möglichkeit zur Messung digitaler Signale. Bis zum heutigen Tag war es mit einem HandiCounter nur möglich analoge Signale verschiedener Frequenzen zu messen. Neben der absolut neuartigen Möglichkeit zur Messung der digitalen und natürlich auch weiterhin der analogen Signale ist der DS 1000 ein kalibriertes Feldstärkemessgerät für den Bereich von -45dBm bis -5dBm.
DIGITALE Betriebsarten Der DS1000 ist in der Lage jedes digitale Signal mit einer Impulslänge > 500 usek zu messen. Solche Signale sind z.B. TDMA, GSM, APCO 25, ON/OFF Keying, TETRAPOL usw.. Spread Spectrum Modulation (CDMA) arbeitet mit Signalimpulsen, die kleiner als die mindestens benötigten 500 uSek sind. Aus diesem Grund können CDMA Signale nicht dekodiert werden.
FELDSTÄRKEMESSUNG Ein weiteres Leistungsmerkmal des DS 1000 ist das kalibrierte Feldstärkemessgerät mit zweizeiliger Displayanzeige. Der DS 1000 verarbeitet und zeigt die Feldstärken der empfangenen Signale in einem Bereich von -45dBm bis -5dBm mit einer Genauigkeit von +/- 5dBm. Dieses Leistungsmerkmal ermöglicht die rasche und einfache Funktionskontrolle jedes strahlenden Senders...wie ist das Abstrahlverhalten eines Handys, arbeitet der Autoschlüssel mit der Fernsteuerung noch, wo ist eventuell ein Sender versteckt, sind alle Handys ausgeschaltet?
REACTION TUNE Der DS 1000 verfügt selbstverständlich ebenfalls über das seit langem von Optoelectronics bekannte Reaction Tune. Über eine einfache Verbindungsleitung zu einem angeschaltetet Scanner kann dieser sofort auf die gemessene Frequenz gesteuert werden. Somit kann das gemessene Siganl in Sekundenschnelle auch akustisch abgehört werden. Selbstverständlich können die mit dem DS 1000 gemessenen GSM Signale nicht durch den Scanner gehört werden! Alle Details zum Raction Tune hier. Folgende Scanner können angesteuert werden: ICOM IC R10, R7000, R7100, R8500, R9000. AOR AR8000 and AR8200. BC245XLT. OPTOELECTRONICS Optocom, Os456/Lite, OS535 and R11
REACTION TUNE Kabelverbindungen Folgende Kabel werden zur Kopplung DS1000 / Scanner benötigt: Alle ICOM: CBCI5, AORAR8000: RT8000, AOR AR8200: RT8200, BC245XLT : (SmartLink from Scannermaster), OPTOELECTRONICS Optocom/OS456/Lite/OS535: CBCI5, R11: CBRT
PC INTERFACE Der DS 1000 verfügt über ein bereits ab Werk eingebautes RS 232 Interface. Durch dieses Interface ist eine einfache Kopplung zu einem PC möglich. Die maximal 1000gespeicherten Frequenzen können über diese Verbindung auf den PC übertragen werden. Damit ist eine komfortable Analyse der gemessenen Frequenzenam PC möglich. .
ZUSÄTZLICHE FUNKTIONEN Der DS 1000 rundet auf Wunsch die empfange Frequenz. Dies bedeutet in der Praxis eine erhebliche Vereinfachung, da nicht die exakte Frequenz z.B. 454,1247 sondern direkt die dem Raster entsprechende Frequenz 454,125 angezeigt werden kann. selbstverständlich kann auch die ganz exakte Frequenz mit verschiedenen Torzeiten gemessen werden. Der DS 1000 verfügt über 1000 Speicher, die mit empfangegen Frequenzen beschrieben werden können. Zu jeder Frequenz können maximal 65000 Ereignisse gezählt werden. In der Praxis kann diese Leistungsmerkmal z.B. bei einer drahtlosen Alarmanlage das regelmäßige Polling zwischen Melder und Zentrale überwachen. Alle Daten können über die RS 232 Schnittstelle auf den PC übertragen werden. Zwei wählbare Frequenzbereiche 10-500MHz oder 10-2600MHz Der DS 1000 wird von Optoelectronics direkt mit einer hochkonstanten .5ppm TCXO timebase geliefert. Diese ermöglicht die besonders genaue Frequenzmessung.
